Produkte

BESCHREIBUNG

Basisinformation.

Modell Nr.	H90/F11/F18
PCD	Kann das Stempeln dehnen
UND	Nichts
Loch	Nichts
Leistung	Weich
Transportpaket	Holzstütze oder Holzkiste oder Eisenkiste
Spezifikation	Dicke 0,5 mm-4 mm
Warenzeichen	Sei
Herkunft	Ningbo
HS-Code	721260000
Produktionskapazität	5000 T/a

Verpackung & Lieferung

Paketgröße 1000,00 cm * 1000,00 cm * 800,00 cm Paketbruttogewicht 2000,000 kg

Produktbeschreibung

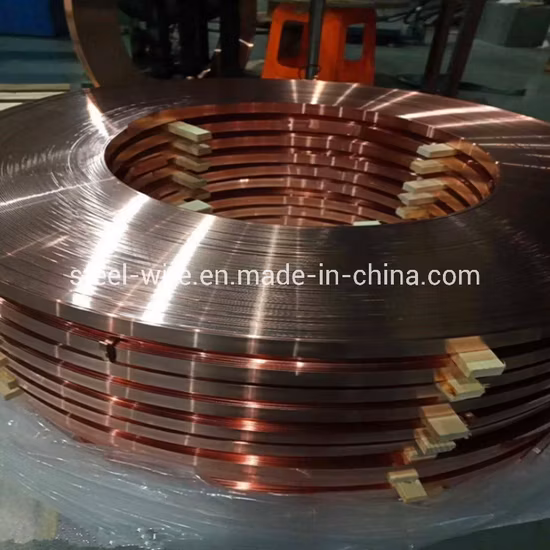

Das mit militärischem Vergoldungsmetall plattierte Stahlband besteht aus hochwertigem Spezialstahl als Grundmaterial und H90(C22000)-Messing als Verbundmaterial. Es werden die Technologie des Warmpressens und der hohen Verarbeitungsgeschwindigkeit (Bildung einer vollständigen mechanischen Verbindung zwischen Messing und Stahl) sowie der Hochtemperatur-Wärmebehandlungs-Infiltrationsprozess (gegenseitige Infiltration zwischen Cu- und Fe-Molekülen) übernommen. Daher befindet sich zwischen zwei Metallen eine metallurgische Verbindungsschicht aus füreinander durchlässigem Kupfer und Eisen, so dass Kupfer und Stahl dauerhaft ohne Spaltung verbunden und als ein einziges Metall verarbeitet werden können. Das mit militärischem Vergoldungsmetall plattierte Stahlband vereint die Eigenschaften zweier Metalle. Es bietet die Vorteile von Korrosionsbeständigkeit, Schmierung, Verschleißfestigkeit und Schönheit von H90(C22000)-Messingmetall. Darüber hinaus weist der Spezialstahl eine hohe Festigkeit und gute Duktilität auf. Die gute Gesamtleistung von mit Vergoldungsmetall plattiertem Stahl, der durch die Warmpress-Infiltrations-Verbundproduktionsmethode hergestellt wird, ist unübertroffen bei der Herstellung durch die traditionelle Verbundmethode. Zusätzlich zu den gemeinsamen Eigenschaften von Verbundwerkstoffen wie hoher Festigkeit, guter Wärmebeständigkeit, thermischer Stabilität, Plastizität, Korrosionsbeständigkeit und Verschleißfestigkeit bietet das durch Warmpressen und Infiltrationsverfahren hergestellte Verbundwerkstoff im Vergleich zum herkömmlichen Verbundwerkstoff folgende Vorteile: A: Hoch Maßgenauigkeit, die zur Verbesserung der Geschossqualität beiträgt; B: Der Verbundwerkstoff weist eine gute Konsistenz auf, um die Konsistenz von Gefechtskopf und Patronenhülse sicherzustellen; Produktionseffizienz von Geschossen;D: Es hat eine ausgezeichnete Oberflächenqualität und ist mit reinem Kupfer vergleichbar.i)Militärprodukte

Standardgröße	Messing-Stahl-Messing	Messing-Stahl-Messing	Messing-Stahl-Messing
Streifenbreite	78/87/91/114/135139,5 mm	124/135/137/140/155 mm	< 600 mm
Streifendicke	1,7–3,6 mm	0,5–1,37 mm	0,05–4,0 mm
Beschichtungsdicke	3,4 %–4 %	3,4 %–4 %	3%-15 %
Basismaterial	F18-Stahl	F11-Stahl	SPHC-Stahl
Verkleidungsmaterial	H90-Kupfer	H90-Kupfer	H90-Kupfer
Lieferform	Spule / Platte	Spule / Platte	Spule / Platte

ii) Chemische Zusammensetzung

Grad	Chemische Zusammensetzung von Stahlband
	C	Und	Mn	P	S	In	Cr	Cu	Wenn
	%	%	%	%	%	%	%	%	%
F11	≤0,11	≤0,06	0,30-0,55	≤0,02	≤0,01	≤0,3	≤0,15	≤0,2	0,02-0,1
F18	0,11-0,19	≤0,06	0,35-0,55	≤0,02	≤0,01	≤0,3	≤0,15	≤0,2	0,02-0,1
SPHC	≤0,15	≤0,05	≤0,6	≤0,035	≤0,035	-	-	-	≥0,010

Grad	Chemische Zusammensetzung von Kupferband
	Cu+Ag (Mindest)	P	Bi	Sb	Als	Fe	Pb	S	Zn	Totale Verunreinigungen
	%	%	%	%	%	%	%	%	%	%
H90	88-91	-	-	-	-	≤0,1	≤0,02	-	Zuschuss	≤0,2

iii)Mechanische Eigenschaften und metallografische Struktur

Material	Zugfestigkeit (Mpa)		Verlängerung(%)		Körnung	Perlit	Nichtmetallische Einschlüsse A/B/C/D
	Geglüht	halb hart	Geglüht	halb hart
H90/SPHC/H90	290~355	360~455	≥36 %	≥8 %	7-10	1-5	≤2,5
H90/F11/H90	265~365	-	≥43 %	-	7-10	1-5	≤2,5
H90/F18/H90	305~395	-	≥37 %	-	7-10	2-6	≤2,5

iv) Einführung in die Ausrüstung

2000 Tonnen Verbundwalzwerk

20-Hoch-Fertigwalzwerk

Glockenglühofen

950 Fertigwalzwerk
